Fra termisk konstruksjon til gruvelastekropper: hvorfor vi løser sveisesprekker gjennom stresskontroll

Når et kraftig gruvedumperkarosseri svikter, starter sjelden sprekken midt på en stålplate. Den starter ved sveisesømmen - nærmere bestemt i den varmepåvirkede sonen.

Det er ikke et gruveproblem. Det er et metallurgisk problem.

Og det er problemet vi har løst i over et tiår – ikke i gruvedrift, men i produksjonslinjer for blyoksid, hvor høytemperaturstress og krystallinske strukturendringer er daglige tekniske realiteter.

Den oversett grunnårsaken

De fleste strukturelle feil i karosserier til gruvedrift skyldes overbelastning eller ulendte veier. Men vår analyse av feltfeil forteller en annen historie:sprekken starter ved HAZ, ikke ved punktet for mekanisk toppbelastning.

Dette er ikke en gjetning. Det kommer fra årevis med termisk ingeniørarbeid – design av utstyr som håndterer stresssykluser ved høye temperaturer dag etter dag.

Vi startet ikke som en produsent av gruveutstyr. Men vi forstår hva som skjer med stål under varme og stress. Og den forståelsen driver nå hvordan vi byggertunge lastebilkarosserier for gruvedrift.

Én produktlinje: 50–100 tonns lastebilkarosseri

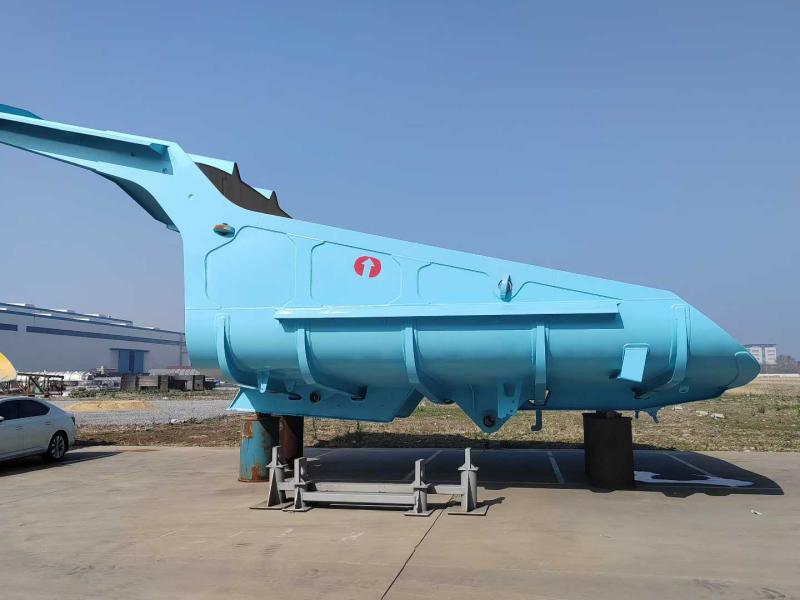

Vi produserer for tiden tunge gruvedumperkarosserier for50-tonn til 100-tonns mekanisk drevne gruvelastebiler, som dekker store chassisplattformer inkludert Caterpillar, Komatsu, BelAZ og XCMG.

Nøkkelspesifikasjoner:

• Gulvplate: 16–20mm NM450 + 10mm sliteforing
• Sideplate: 10–12mm NM400
• Opphopet kapasitet (SAE 2:1): 35–45 kubikkmeter
• Lastehøyde: optimalisert for 5–6 m hydraulisk gravemaskinfall

I motsetning til tradisjonelle rektangulære kropper med flat bunn, bruker designen vår enportløs, scoop-type profilmed et kontinuerlig buet gulv.

Hvorfor? Fordi konvensjonelle flate gulv beholder3–5 tonn klebrig materiale per syklus— og det er tre til fem tonn tapt nyttelast, pluss manuell rengjøringsarbeid.

Tre tekniske grunnlag

1. Den kontinuerlige 13°-bakken ("Live Floor")

Gulvet stiger kontinuerlig kl13 graderfra førerhusbeskyttelsen til bakspissen. Når taljen kobles inn, gjør tyngdekraften jobben - lasten sprekker og glir i én bevegelse. Ingen graving. Ingen hamring. Ingen tilbakebæring.

2. Bi-Grade Material Strategi: NM400 + NM450

Vi bruker ikke en eneste stålkvalitet for hele karosseriet. Slitasjeprofilen er ikke ensartet — så materialspesifikasjonen bør heller ikke være det.

Denne kombinasjonen er designet for å håndtere500kg+ steinblokkerfall fra høyde (NM400 absorberer støt) mens gulvet tåler kontinuerlig slitasje (NM450 motstår slitasje).

Sveisekrav: NM400 krever forvarming til 150°C; NM450 krever strengere parameterkontroll.

3. Fem-langsgående, ni-tverrgående ribbenskjelett

FEA-simuleringer viste at spenningsbrudd typisk starter ved sveisesømmer mellom gulv og stivere. Vårt svar: integrer støttestrukturen i skallet.

Det ytre"fem langsgående, ni kryss" gitterdesignfungerer som en truss, distribuerer60+ tonnav lastmasse over hele chassisskinnen. Dette forhindrer forvrengning av "bananskall" som er vanlig i konkurrerende produkter.

Ytterligere funksjonelle designelementer

Front kalesje ved 45°:To hensikter – avled fallende steinblokker bort fra førerhuset, og øke slagkapasiteten uten å heve tyngdepunktet.

Forsterket bakkant:Utstyrt med dobbelt tykk NM450 slitelist. Gruvesteder drar ofte tilbake for å rense dumpeputer. Denne utformingen forhindrer deformasjon av bakkanten og opprettholder riktig tetning hvis en bakluke er utstyrt.

Kvalitetskontroll + Global levering

Hver kropp gjennomgårmagnetisk partikkelinspeksjon (MPI)før sandblåsing og maling for å oppdage sveisefeil under overflaten. Ettersveising av spenningsavlastende varmebehandling er standard.

Frakt:En-enhets sveiset konstruksjon. Flatreolcontainere eller brekkbulkbeholdere. To-komponent epoksyprimer (korrosjonsbeskyttelse for sjøfrakt) pluss polyuretan toppstrøk (UV-motstand).

Støtte på stedet:Vi gir teknisk veiledning ved førstegangsinstallasjoner.

Hvorfor dette betyr noe

Gruveindustrien bruker millioner på sliteplater og strukturelle reparasjoner. Men det meste av utgiftene adresserer symptomer, ikke rotårsaker.

Vi nærmer oss den kraftige gruvedumperen som et termisk-mekanisk system, ikke bare en stålkasse. Den samme ingeniørdisiplinen som kontrollerer varmestress i blyoksidovner, gjelder nå for sveisesømmer under sjokkbelastninger på vei.

Problemet er ikke at stål slites ut. Det er at sveisesømmene svikter først. Og det - grunnleggende - er et problem med varmestress.

Vi har tilfeldigvis brukt det siste tiåret på å lære å løse det.
