Hvordan forstå pumpemodellkoder? En guide til DG, D, CQ og andre sentrifugalpumper

Når de velger industripumper, møter ingeniører og innkjøpsteam ofte modellkoder som DG, D, CQ, CD og andre bokstavkombinasjoner.

For mange kjøpere kan disse bokstavene se ut som enkle produktnavn. Imidlertid inneholder pumpemodellkoder vanligvis nyttig informasjon om produktserien, konstruksjonsdesign eller brukskategori.

Et viktig poeng bør imidlertid bemerkes: det er ingen universell navnestandard for pumpemodellbokstaver. Ulike produsenter kan definere sin egen produktserie forskjellig. Derfor bør den nøyaktige betydningen av en pumpekode alltid bekreftes gjennom produsentens tekniske dokumenter.

Denne artikkelen tar DG-serien horisontal flertrinns sentrifugalpumpe som et eksempel for å forklare hvordan pumpemodellkoder generelt forstås og hvordan forskjellige pumpeserier kan skilles fra hverandre.

Hva betyr bokstavene i pumpemodeller?

Industrielle pumpemodeller er vanligvis sammensatt av bokstaver, tall og symboler. Bokstavene indikerer vanligvis pumpeserien eller konstruksjonskategorien, mens tallene ofte gir informasjon relatert til designparametere.

For eksempel:

DG-serien horisontal flertrinns sentrifugalpumpe

I denne modellen:

• DG representerer pumpeserien
• Følgende tall, avhengig av produsentens navneregler, kan representere designparametere som flyt, hode eller antall trinn

Den nøyaktige betydningen varierer imidlertid mellom produsenter. Kjøpere bør ikke dømme en pumpe bare etter bokstavene i modellnavnet. De komplette produktspesifikasjonene og tekniske dokumentene er fortsatt grunnlaget for pumpevalg.

Hva betyr "DG" i DG-seriens pumpe?

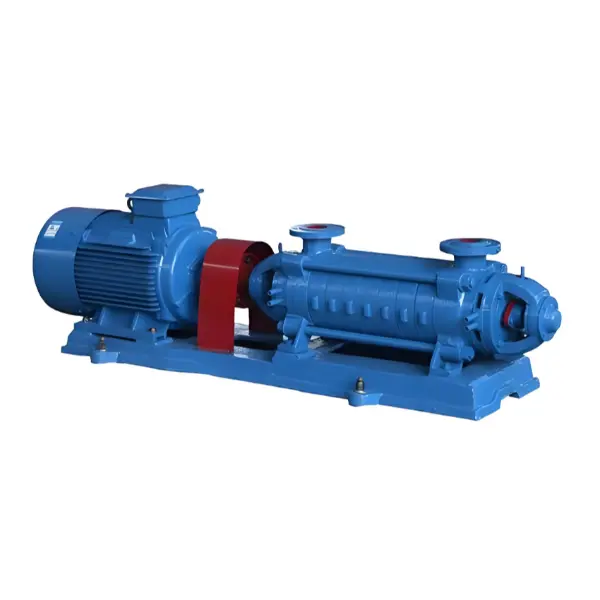

DG-serien horisontal flertrinns sentrifugalpumpe er en type industriell sentrifugalpumpe med en horisontal, enkeltsugende flertrinnsstruktur.

Pumpen i DG-serien inkluderer generelt følgende strukturelle egenskaper:

• Horisontal installasjon design
• Enkeltsug struktur
• Flertrinns impellerarrangement
• Seksjonspumpehusdesign
• Rotorkomponenter inkludert løpehjul og balanseskive

Pumpen i DG-serien er designet for overføring av væsker som ikke inneholder faste partikler og som ikke har korrosive egenskaper.

I henhold til produktspesifikasjonene er det gjeldende væsketemperaturområdet:

-20°C til 105°C

Innløpstrykket skal være:

Mindre enn 0,6 MPa

Hvordan forstå tall i pumpemodeller?

Foruten bokstaver gir også tall i pumpemodeller viktig informasjon.

For eksempel kan noen flertrinns sentrifugalpumpemodeller bruke formater som:

DG46-50×6

I denne typen navneformat:

• DG — pumpeserie
• 46 — vanligvis relatert til strømningsindikasjon
• 50 — vanligvis relatert til ett-trinns hodeindikasjon
• 6 — antall pumpetrinn

Imidlertid kan forskjellige produsenter bruke forskjellige navngivningsmetoder.

Når du velger en pumpe, bør modellnummeret kontrolleres sammen med:

• Strømningskrav
• Krav til hodet
• Væskeegenskaper
• Driftstemperatur
• Installasjonsforhold

Hvorfor finnes det forskjellige pumpeserier?

Industrielle applikasjoner har forskjellige driftskrav. Produsenter utvikler vanligvis forskjellige pumpeserier basert på pumpestruktur, hydraulisk design, tetningsmetoder og bruksforhold.

Pumpestruktur

Ulike serier kan ha forskjellige strukturer, for eksempel:

• Horisontal eller vertikal design
• Ett-trinns eller flertrinns struktur
• Ulike sugearrangementer

Hvert design er utviklet for spesifikke applikasjonskrav.

Hydraulisk design

Den interne hydrauliske utformingen av en pumpe påvirker hvordan flytende energi overføres.

En flertrinns sentrifugalpumpe bruker flere impellere arrangert på rotoren, mens en ett-trinns pumpe bruker ett impeller. Den strukturelle forskjellen påvirker hvordan pumpen velges for et spesifikt system.

Akseltetningsdesign

Pumpeserien kan også variere i tetningsarrangement.

• Mekanisk tetning
• Pakningsforsegling

Den passende tetningsstrukturen avhenger av pumpens design og driftskrav.

Hva er forskjellen mellom DG- og D-seriens pumper?

I mange tradisjonelle pumpeklassifikasjoner er pumper i D- og DG-serien assosiert med horisontale flertrinns sentrifugalpumpestrukturer.

Den nøyaktige forskjellen mellom D og DG avhenger imidlertid av produsentens produktklassifisering.

Det er ikke nøyaktig å bare anta at DG alltid er bedre enn D, eller at D og DG er helt forskjellige pumpetyper.

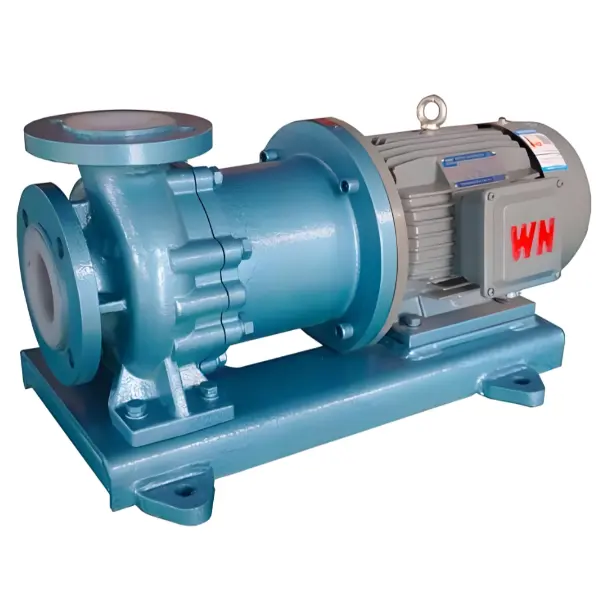

Hva betyr CQ i pumpemodeller?

I motsetning til pumper i DG-serien, er ikke CQ en universell forkortelse som brukes av alle pumpeprodusenter.

Ulike selskaper kan bruke CQ som en produktseriekode for forskjellige pumpedesign.

Når du sjekker en CQ-serie pumpe, bør kjøpere bekrefte gjennom:

• Produsentkatalog
• Produktspesifikasjoner
• Tekniske tegninger
• Produktbeskrivelser

Riktig tolkning avhenger av produsentens eget klassifiseringssystem.

Hvordan identifisere riktig pumpeserie raskt?

Bekreft pumpemediet

Første sjekk:

• Hvilken væske vil bli overført?
• Inneholder den faste partikler?
• Er det etsende?

For eksempel er pumpen i DG-serien designet for væsker uten faste partikler eller korrosive egenskaper.

Sjekk driftsbetingelser

Viktige forhold inkluderer:

• Væsketemperatur
• Innløpstrykk
• Systemkrav

Forstå pumpestrukturen

Før du velger en pumpe, bekreft:

• Ett- eller flertrinns design
• Horisontal eller vertikal struktur
• Sugetype

Se gjennom fullstendig teknisk informasjon

Pumpemodellnavnet er bare det første trinnet. Profesjonelt utvalg bør også vurdere produktspesifikasjoner, tekniske tegninger, driftskrav og produsentens anbefalinger.

Hvorfor bør kjøpere forstå pumpemodellkoder?

Bedre kommunikasjon med leverandører

Å kjenne den grunnleggende betydningen av pumpeserien hjelper kjøpere med å beskrive kravene deres tydeligere.

Unngå feil valg

Å forstå pumpeklassifiseringer reduserer risikoen for å velge en pumpe kun basert på utseende eller pris.

Enklere produktsammenligning

Kjøpere kan sammenligne forskjellige pumpefamilier mer effektivt ved å forstå deres strukturelle forskjeller.

Pumpemodellkoder som DG, D og CQ brukes til å identifisere forskjellige pumpeserier eller designkategorier.

DG-serien horisontal flertrinns sentrifugalpumpe representerer en pumpedesign med en horisontal, enkeltsugende flertrinnsstruktur for overføring av passende rene væsker under spesifiserte driftsforhold.

Imidlertid kan ikke pumpebokstaver alene avgjøre om et produkt er egnet for en spesifikk applikasjon.

Den riktige valgmetoden er å evaluere de fullstendige driftsforholdene, inkludert pumpemediet, temperatur, trykkkrav, installasjonsforhold og tekniske spesifikasjoner gitt av produsenten.
