produktbeskrivelse

I det stadig utviklende landskapet med produksjonsteknologi krever det å holde seg foran topp moderne utstyr. Det nye utstyret med rød blyproduksjon er designet for å oppfylle de høyeste standarder for ytelse, pålitelighet og effektivitet. Dette avanserte systemet er skreddersydd for produksjon av rød bly, en kritisk komponent i en rekke industrielle applikasjoner. Nedenfor gir vi en detaljert oversikt over nøkkelfunksjonene og spesifikasjonene for dette nyskapende utstyret.

Den røde blyproduksjonslinjen bruker en ny prosess som involverer kontinuerlig smelting og pulverisering i en Barton -ovn, granulering og dyp oksidasjon og rask avkjøling i en bevegelig seng. Ved å bruke en kalsinering av bevegelse i bevegelse og hurtigkjøling, beveger de faste partiklene seg kontinuerlig nedover i en tett tilstand, og unngår kollisjoner og intens friksjon, noe som resulterer i en veldig lav bruddhastighet. Den bevegelige sengreaktoren har høy termisk treghet og minimale temperatursvingninger, og oppfyller kravene til reaksjonstemperaturen fullt ut. Den materielle oppholdstiden i den bevegelige sengen er lang og ensartet, noe som sikrer lang reaksjonstid. Motstrømvarmeutveksling mellom materialet og den varme røykgassen kontrollerer eksosstemperaturen, ved å bruke varmeenergi effektivt og opprettholde et enkelt system. Innenfor sengen beveger materialet seg gradvis fra lav temperatur til høy temperatur og deretter tilbake til lav temperatur, og eliminerer generering av blydamp. Sammenlignet med den elektriske ovnmetoden, bruker denne prosessen bare 30% av energien og koster bare 20% av den opprinnelige prosessen.

LEDSTATSRANSFORMASJON:

(1) Smelting av nr. 1 elektrolytisk bly først, arbeidere plasserer nr. 1 elektrolytisk bly på blyfôringsmaskinen og setter den i blygelingovnen for smelting (denne prosessen er intermitterende produksjon, fôringssyklusen er 10-12 minutter, og 52 kg materiale mates hver gang). Ledningssmeltingovnen varmes opp til omtrent 480 ℃ (blymeltingsprosessen er elektrisk oppvarmet). Den elektrolytiske ledningen smeltes i væske og strømmer inn i pulverproduksjonen gjennom et forseglet rør. Ledningssmeltingsprosessen er fullstendig forseglet, ingen blyrøyk genereres, alle materialer overføres, og ingen bly -slagg genereres.

(2) Ledningspulver for flytende blypulver og støvsamler Ledningspulver er det aktive materialet for fremstilling av bly-syre-batteriplater. Det er et pulveraktig materiale av metallisk bly med et lag PBO på overflaten. Det dannes av ren bly gjennom en spesifikk termisk oksidasjonsprosess. Flytende bly fra blymeltingovnen kommer inn i ovnen, der den omrøres og roteres med høy hastighet med en sentrifugalkraft, og opprettholder en temperatur på omtrent 450-480 ° C. Under negativt trykk trekkes utenfor luft inn i ovnen. Rotasjonen av løpehjulet sikrer at bly og luft kommer i kontakt med hverandre, og produserer fint blypulver med ønsket oksidasjonsgrad. Ledningen på overflaten av blyvæsken oksideres til blyoksyd, et pulveraktig stoff med en lav spesifikk tyngdekraft som lett flyter (og inneholder en liten mengde bly). Det opprinnelig oksiderte blypulveret transporteres deretter gjennom en blandingsskrue gjennom en sekundær syklonseparator og posefilterkanal, hvor den pelletiseres og deretter sendes til oksidasjonsovnen. Denne produksjonslinjen har en indusert trekkvifte ved syklon- og posefilterenheten. Blypulvermaskinen, støvsamleren og oksidasjonsovnen drives alle under undertrykk. Denne prosessen genererer bly avtrekk, som fanges opp av syklonseparatoren og posefilteret og transporteres til en lagringssilo sammen med det opprinnelig oksiderte blypulveret.

Nøkkelprosessparametere for rød blyproduksjon:

1) Den blyoppløsende ovnstemperaturen er satt til 530 ° C under normal produksjon.

2) Den pulveriserende ovnstemperaturen styres mellom 430-540 ° C, strømmen styres mellom 19-30A, og den induserte trekkstrømmen styres mellom 9-14A. Temperaturen og spjeldet skal justeres deretter basert på faktiske forhold. Pb% av det pulveriserende ovnens rensede pulver bør kontrolleres under 10%.

3) Den granulerende trommelen skal fungere i minst 20 minutter, og partikkelstørrelsen skal kontrolleres mellom 12-18 mesh. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Jiangsu -provinsen, Jingjiang Industrial Park

4) Under normal produksjon av den lukkede oksidasjonsovnen i bevegelse, kontrolleres forbrenningskammertemperaturen mellom 600-950 ° C for naturgassovner og 400-750 ° C for elektriske ovner. Temperaturene i de øvre, midtre, nedre og nedre lavere delene av den bevegelige sengen styres som følger:

Øvre seksjon Røykgassinnløpstemperatur: 360-530 ° C, Oksidasjonstemperatur for øvre seksjon: 420-530 ° C; Midt seksjon Røykgassinntakstemperatur: 360-530 ° C, Midtseksjonens oksidasjonstemperatur: 400-500 ° C; Nedre seksjon røykgassinntakstemperatur: 400-530 ° C, Oksidasjonstemperatur for lavere seksjon: 400-500 ° C; Ledere lavere røykgassinnløpstemperatur: 340-510 ° C, Oksidasjonstemperatur for nedre lavere seksjon: 340-510 ° C. Temperaturene i hver seksjon er først og fremst basert på oksidasjonstemperaturen. Den ferdige produktutladningsstrømningshastigheten styres til 3,4 kg/m.

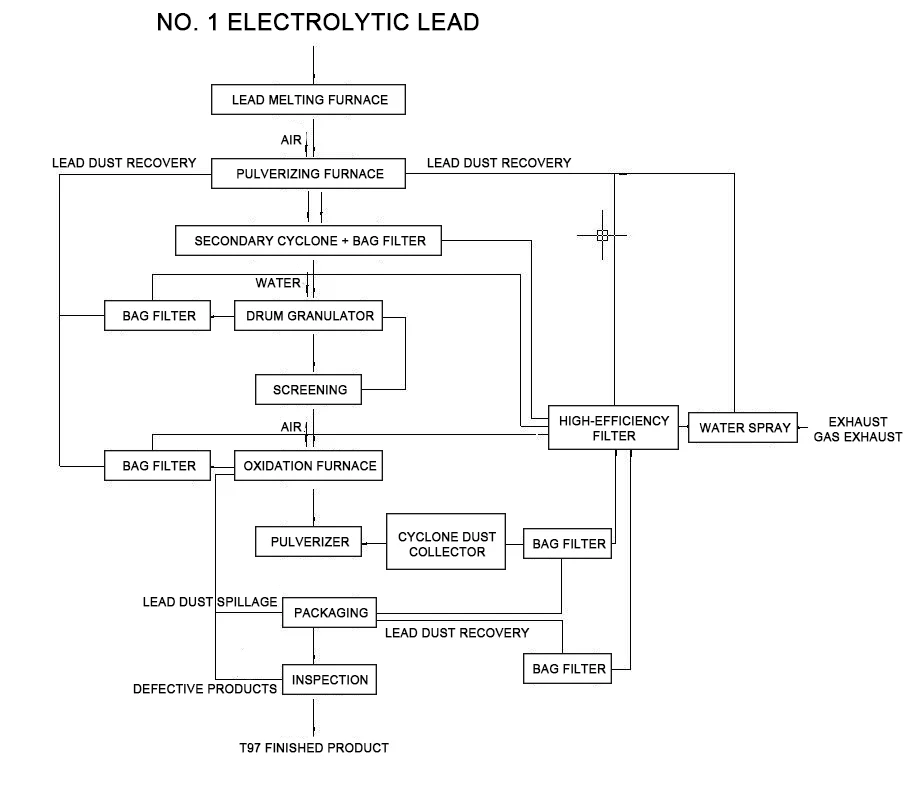

Produksjonsprosessen er beskrevet som følger: Nr. 1 Elektrolytisk bly er manuelt plassert på et transportbånd og smeltet i en blymelting ovn (denne prosessen er intermitterende, med en fôrsyklus på 10-12 minutter og 52 kg bly per ladning). Den smelteovnen varmes opp til omtrent 480 ° C (elektrisk oppvarming brukes under blymeltingsprosessen). Den elektrolytiske ledningen smeltes inn i en flytende tilstand (en spormengde bly -slagg produseres) og strømmer deretter gjennom en forseglet rørledning inn i den påfølgende Barton -pulveriserende ovnen. Ledningssmeltingsprosessen er fullstendig lukket, og genererer ingen blyrøyk eller støv. Alt materiale overføres fullstendig. En rullegranulator tilsettes etter pulveriserende ovnen. Når blypulveret kommer inn i granulatoren, tilsettes en liten mengde nøytralt vann automatisk for å tjene som et bindemiddel for de påfølgende sintrings- og oksidasjonsprosessene, noe som opprettholder et negativt trykk i oksidasjonsovnen. Ved romtemperatur blir det granulerte blymaterialet produsert av pulveriseringsprosessen kontinuerlig tittet ut fra granulatoren og blir automatisk matet inn i sintrings- og oksidasjonsovnen. Trommelgranulatoren er fullstendig forseglet og utstyrt med en automatisk fôring (vanntilsetnings) enhet. En gassoppsamler er installert over. Den genererte understøvseksosen samles og behandles i et posefilter. Det beholdte blystøvet returneres til pulveriseringsprosessen, og avgassen behandles med vannspray før den blir sluppet ut gjennom en eksosstabel. Avgassen som genereres av pulveriserende ovn, oksidasjonsovn, knuser og emballasjeseksjoner blir behandlet med poser. Det beholdte blystøvet føres deretter til trommelgranuleringsseksjonen, behandlet i en støvsamler med høy effektivitet og returneres til pulveriserende ovnen. Avgassen kommer deretter inn i vannsprøytesystemet. Det beholdte bly -røykstøvet, behandlet i posefilteret, returneres til pulveriserende ovn og emballasjeseksjon, og avgassen kommer inn i vannsprøytesystemet.

1. Barton fresing seksjon

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
1	Blyvogn stor / liten kombinasjon	4	Q235 ramme, 10# Channel Steel, Flat plate 10mm	Huarong	NSK -lagre (6206/6207), Universell motor (sekundær energieffektivitet), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8t/sett	0,75 kW/enhet
2	Led smeltende ovn	4	Ovnkjerne 310s rustfritt stål, tykkelse 12mm, Shell 3mm, ovndeksel 12mmq235, Oppvarmingsrør 310sφ16mm*1,5mm, Isolasjonslag 300mm	Huarong	Intern oppvarming og ekstern oppvarming, Utstyrets designtemperatur er 0-550 ℃, utstyrt med temperatursensor	130011001650	1.5t/sett	Ekstern18KW/enhet Intern 24kW/enhet
3	Buss1380	4	310 -talls rustfritt stål, tønne12mm 304 rustfritt stål, BOTTOM 80MM, ytre skall Q235 3mm, isolasjonslag 80mm, Hovedaksel110mm	Huarong	310S rustfritt stål (tåler temperatur på 1180 ° C), Universell motor (energieffektivitetsnivå 2), NSK lagre, utstyrsdesign temperaturområde på 0-600 ° C, utstyrt med temperatursensor, hastighet på 210 o / min	270018002550	3.0T/SET	30 kW/enhet
4	kontrollskap	4	1,5 mm for kassekroppen og 2,0 mm for dørpanelet	Shanghai Haofuman	WithPLC og berøringsskjerm	8008002000	0,2/enhet

2. Granulasjonsseksjon

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
1	kvern	4	Spindelhastighet 3900r/min, Sliping Fineness 320 Mesh, utgang 480 kg/t, Luftvolum ved outlet 2170m³/h (ingen belastning), Lufthastighet ved outlet 35m/s (ingen belastning)	Changzhou Wuhan Airlines	Inkludert ramme, dekke, kompensator, støtdemper, V-Beltc4064	1100580840	1.5t/sett	30 kW/enhet
2	30 kW motor	4	Sekundær energieffektivitet	global	Talje
3	Granulasjonsmaskin	4	Barrel SUS304 (6mm), ramme 16#	Huarong	Utstyrt med støvkamberq235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Huanqiu Motor (sekundær energieffektivitet)	280012502000	1.4T/enhet	7,5kW/enhet
4	heis	1		Yangzhou Plastic Wonders	Karbonstål, kjedemetallbøtte (rustfritt stål)	10005006000	2.5T/sett	3kW/enhet
5	Skirt Conveyor	2	Lengde: 9500mm, bredde (transportoverflate) 400mm, hastighet 10m/min	Yangzhou Plastic Wonders	Karbonstål, PVC Skirt Edge, Fullt forseglet med to hopper og mottar trau, Output 40T/Day	9500400500	1.5T/enhet	3kW/enhet
6	Kontrollboks (med berøringsskjerm)	2		Shanghai Haofuman		43010001000	0.1t/enhet
7	Lagringstank	1	SUS304 (3mm), Volum 1,8m³	Huarong		Φ1200*7000	2t/enhet

3. Seksjonen for fjerning av støv

Serienummer

Enhetsnavn

Antall enheter

Enhetsparametere

Produsent

Bemerke

Dimensjoner

vekt

makt

1

72-Bag Pulse Dust Collector

10

Filtreringsområde 54㎡,

Støvkonsentrasjon <15g/m³,

Effektivitet 99,5%, boks Q235 (3mm)

Huarong

Inkludert pulspose,

kontroller,

Olje-vann separator,

Universell motor (energieffektivitetsnivå 2),

NSK Bearing (FC207),

Guomao Reducer (BWD2-43-Y1.5-2p)

2500*1500*3900

2.5T/enhet

1,5 kW/enhet

2

11kW fan

6

Hus Q235 (4mm)

Nantong Gaonan

Inkludert import og eksport,

Global Motor (sekundær energieffektivitet)

1000*800*1500

0.4T/enhet

11 kW/enhet

4. SCREADS -delen

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
1	Sekskantet sil	2	Hus Q235 (3mm), skjerm SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, Maskinføtter 120603 kvadratrør, Huanqiu motor (sekundær energieffektivitet), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5t/sett	1,5 kW/enhet
2	Crusher	2	Hus Q235 (12mm), Skjerm SUS304 (12 Mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu Motor (sekundær energieffektivitet)	1000300400	0.3t/enhet	2,2kW/enhet
3	Hopper	20	Sylinder Q235 (3mm), Maskinfot l5#, Volum 0.15㎡	Huarong		Q159*5000	1.1T/enhet
4	Kontrollboks	2		Shanghai Haofuman	WithPLC og berøringsskjerm	43010001000	0,1/enhet
5	Formidle skrue	6	Shell Material SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2p), Huanqiu motor (sekundær energieffektivitet), NSKFC207	Φ159*4000	0,8t/sett	1,5 kW/enhet

5. Sinterende seksjon

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
1	Sintring bevegelig seng	6	Sylinderkroppen 650mm, materiale SUS304 (6mm), oksidasjonslengde 8m, Temperatursensor 17 poeng kontroll	Huarong	Inkludert hovedrør, gassventil, kompensator, sommerfuglventil	1200*7500	2.5T/sett
2	Glassrotorflowmeter	6	gass	Dongtai instrumentfabrikk		15005001500	0.3t/enhet
3	Semifinisert produktsilo	6	Tønne Q235 (3mm)	Huarong		Φ800*1200	0.3t/enhet
4	Drivstoffovnelektrisk ovn	6	Shell Sus310s (6mm), VARME TUBE SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0,8t/sett	80kW/enhet
5	72-Bag Pulse Dust Collector	6	Filtreringsområde 54㎡, Støvkonsentrasjon <15g/m³, Effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inkludert pulspose, kontroller, Olje-vann separator, Universell motor (energieffektivitetsnivå 2), NSK Bearing (FC207), Guomao Reducer (BWD2-43-Y1.5-2p)	250015003900	2.5T/enhet	1,5 kW/enhet

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
6	11kwfan	6	Hus Q235 (4mm)	Nantong Gaonan	Inkludert import og eksport, Global Motor (sekundær energieffektivitet)	10008001500	0.4T/enhet	11 kW/enhet
7	L51 røtter blåser	6	Hastighet 980r/min, innløpsstrøm 13,6 m³/min, Utstyrt med 380V11KW 6-trinns motor	Shandong Ruibo	Inkludert innløps- og utløpsdemper og base	100008001000	1t/enhet	15 kW/enhet
8	Kjøleseng	6	Tønne Q235 (6mm)	Huarong		8005001000	0.3t/enhet
9	Ferdig produktsilo, vibrerende maskin	6	Tønne Q235 (6mm)	Huarong		400400500	0.1t/enhet
10	Kontrollskap (WithPLC, berøringsskjerm)	3		Shanghai Haofuman		4508001850	0,25/enhet

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
11	Spiral Auger	6	Boliger Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Huanqiu Motor (sekundær energieffektivitet)	8008001600	0.3t/enhet	0,75 kW/enhet
12	Mater	2	Boliger Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu Motor (sekundær energieffektivitet)	40040015000	0,8t/sett	2,2kW/enhet
13	Oppbevaringsboks	1	Boliger Q235 (6mm)	Huarong			1t/enhet
14	Datamaskiner og skjermer	1		merke

6. Avsamling av eksosutslippstøvsinnsamling

Serienummer	Enhetsnavn	Antall enheter	Bemerke	Dimensjoner	vekt
1	Forbehandlingsrom	1
2	Q = 75000m3/t	1	Med differensialtrykk og rengjøringsprogramkontroller
3	HEPA -filter	27
4	indusert trekkvifte	1	Q = 75000m3/h, P = 3800pa variabel frekvensmotor, K = 110-132kw
5	Testplattform	1
6	Eksosrør og brønnramme	1	φ1450*4mm h = 18m
7	Elektronisk kontrollsystem	1	Delta omformer

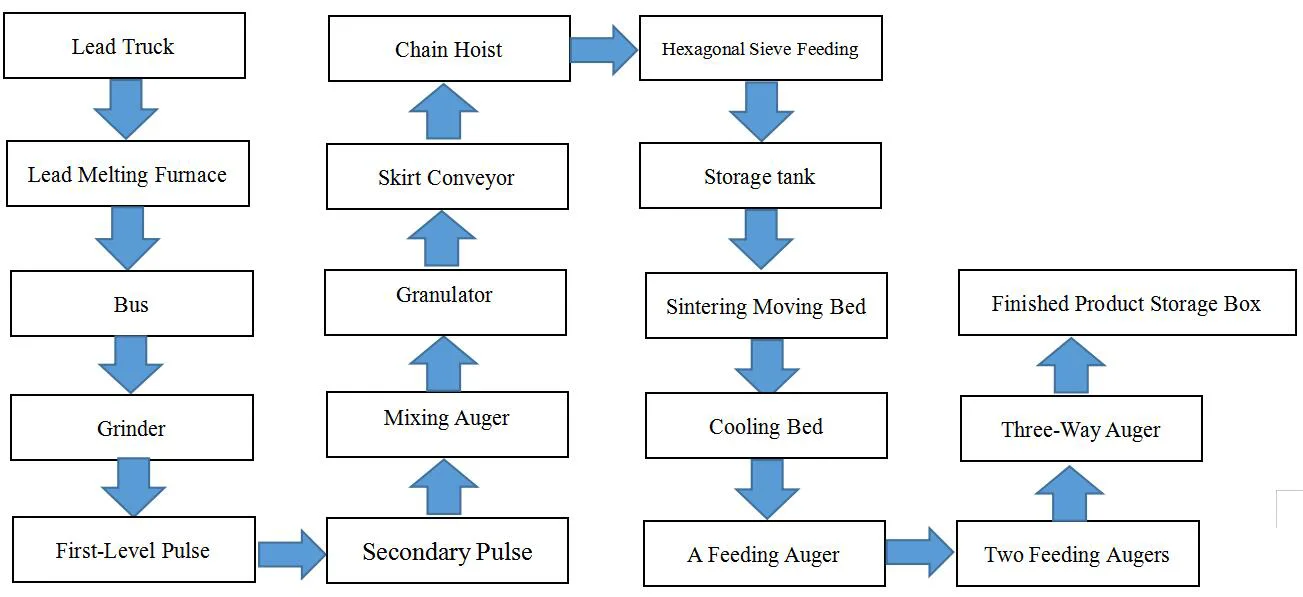

Granulær rød blyproduksjonslinjeprosess:

Red Lead Production Line Equipment

Utstyrsliste for granulatknusing produksjonslinje (spesiell)

Knusende seksjon

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
1	Silo, skruetransportør	2	Hus Q235, φ89*4.5	Huarong	Hastighetsregulering av motor	8008001600	0.3t/enhet	1,5 kW/enhet
2	Ultrafine pulverizer	2	Spindelhastighet 3900r/min, Sliping Fineness 320 Mesh, utgang 480 kg/t, Luftvolum ved outlet 2170m³/h (ingen belastning), Lufthastighet ved outlet 35m/s (ingen belastning)	Shengzhou, Zhejiang	Inkludert ramme, dekke, kompensator, støtdemper, Universal Motor (sekundær energieffektivitet)	22009001800	1.5t/sett	Vert 22kW/enhet Utvidelse 4kW/enhet
3	72-Bag Pulse Dust Collector	2	Filtreringsområde 54㎡, Støvkonsentrasjon <15g/m³, Effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inkludert pulspose, kontroller, Olje-vann separator, elektrisk ventil, Universell motor (energieffektivitetsnivå 2), NSK Bearing (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/enhet	1,5 kW/enhet
4	18,5kw fan	2	Hus Q235 (4mm)	Nantong Gaonan	Inkludert import og eksport, global motor (sekundær energieffektivitet)	12006001500	0.6T/enhet	18,5kW/enhet
5.	72-Bag Pulse Dust Collector	2	Filtreringsområde 54㎡, Støvkonsentrasjon <15g/m³, Effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inkludert pulspose, kontroller, Olje-vann separator, elektrisk ventil, Universell motor (energieffektivitetsnivå 2), NSK Bearing (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/enhet	1,5 kW/enhet

Serienummer	Enhetsnavn	Antall enheter	Enhetsparametere	Produsent	Bemerke	Dimensjoner	vekt	makt
6	Kontrollboks (WithPLC, berøringsskjerm)	2		Shanghai Haofuman		43010001000	0,1/enhet
7	7.5kw fan	2	Hus Q235 (4mm)	Nantong Gaonan	Inkludert import og eksport, Global Motor (sekundær energieffektivitet)	600600800	0.3t/enhet	7,5kW/enhet
8	Gravity Automatic Packaging Machine	2	Emballasjekapasitet: 40-100 poser/time, Veiingsområde: 25 kg/pose, Veinøyaktighet ± 0,2-0,3%, Power 5.5kw	Wuxi Bangyao	Syhastighet: 1800 rpm, Sytykkelse: 8mm, Stinglengde: 6,5-11mm, Automatisk trådbrudd	200010002500	1.5t/sett	5,5kW/enhet
9	Stjerneformet mater	4	V = 60-80 ℃, Lufttrykk 7236, strømningshastighet 3167, hastighet 2800r/min	Jiangyin Fuxin		400*800	0.2t/enhet	1,5 kW/enhet
10	Lagringstank	2	SUS304 (6mm), Volum 1,8m³	Huarong	Barrel SUS304 (6mm)	Φ1800*3000	1.2T/enhet

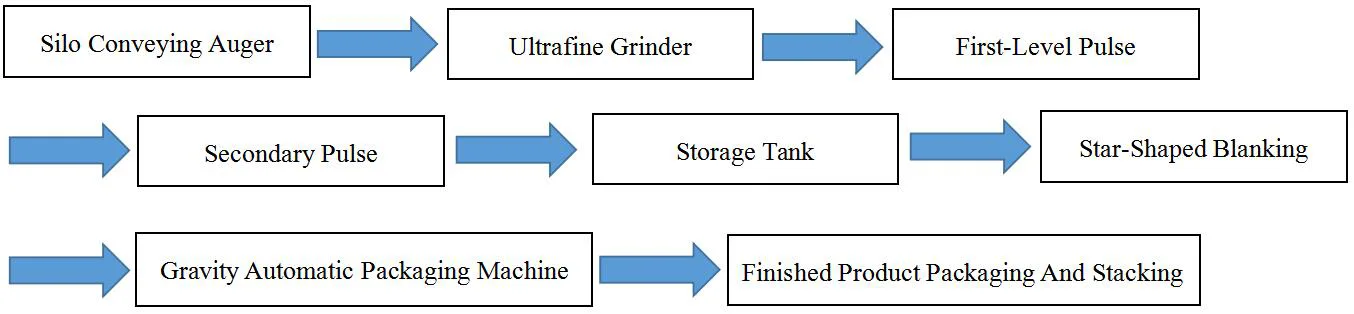

Knusing av produksjonslinjeprosess:

Red Lead Production Line Equipment

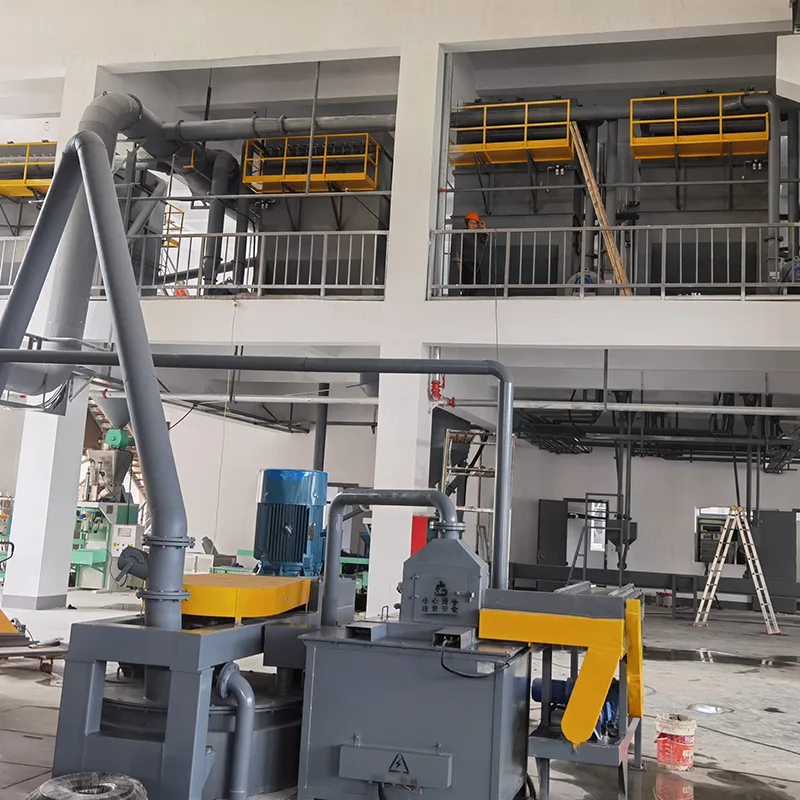

New Red Lead Production Line Equipment

Hvorfor velge nytt utstyr for rød blyproduksjonslinje?

· Optimalisert ytelse: Sikrer at rød bly produseres med høyest mulig kvalitet, og oppfyller kravene til moderne industrielle standarder.

· Kostnadseffektiv: Til tross for sine avanserte funksjoner, er utstyret designet for å være kostnadseffektivt, og tilbyr høy avkastning på investeringen.

· Allsidighet: Passer for et bredt spekter av applikasjoner, fra tradisjonelle næringer til nye sektorer.

· Støtte og service: støttet av omfattende støtte og service, og sikrer at brukerne kan stole på utstyret for langsiktig drift.
