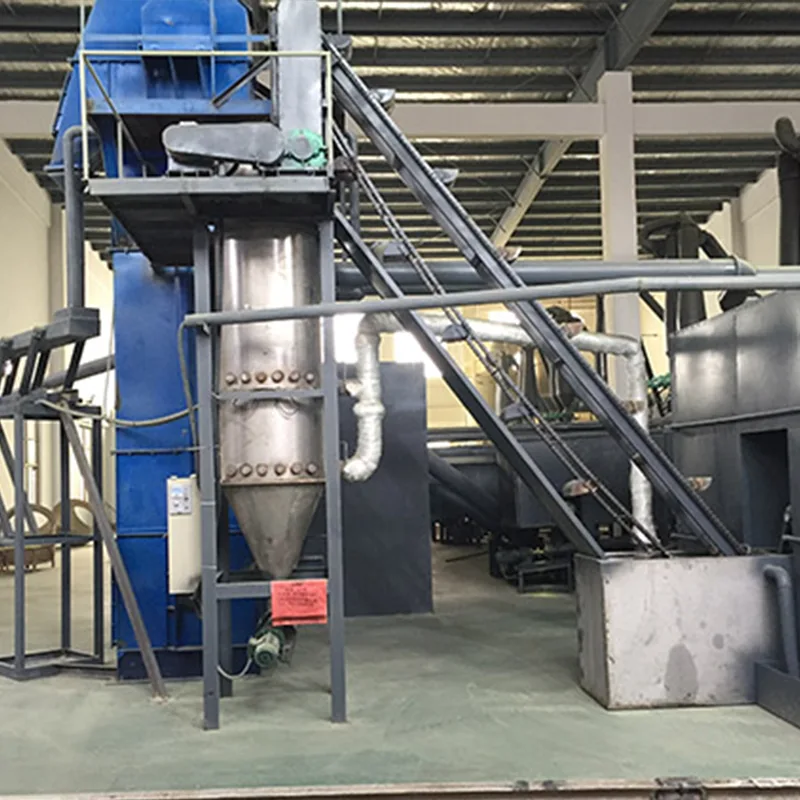

Rimelig TBLS-utstyr

I produksjonsindustrien for bly-syrebatterimaterialer er tribasisk blysulfat (TBLS) et avgjørende tilsetningsstoff, og produksjonsprosessen involverer flere trinn, inkludert reaksjon, filtrering og tørking. Reasonable TBLS Equipment er et utstyrsovervåkings- og kontrollsystem spesielt utviklet for TBLS produksjonslinjer.

Dette rimelige TBLS-utstyret bruker Siemens WINCC V7.3SE industriell konfigurasjonsprogramvare som sin kjerneplattform. Den kommuniserer med feltenheter via en PLS for å oppnå funksjoner som produksjonsstatusovervåking, temperaturkontroll, motorkontroll og produksjonsdataregistrering.

Som en fabrikk i Kina integrerer vi utstyrskontroll gjennom et industrielt automasjonssystem, noe som gjør at Reasonable TBLS Equipment kan tilby stabile produksjonsovervåkingsmuligheter innenfor TBLS-produksjonslinjen, og hjelper selskapet sentralt å administrere driftsstatusen til kritisk utstyr.

TBLS Produksjonslinje Prosessoversikt

Trinn 1: Slurry-reaksjon

Start oppslemmingsreaktoren, tilsett blyoksid og vann i riktige proporsjoner og bland grundig. Blandingen pumpes til reaksjonsbeholderen, og etter at reaksjonen er fullført, går den inn i impregneringsbeholderen.

Trinn 2: Filtrering og avvanning

TBLS slurryen i impregneringsbeholderen pumpes til en plate- og rammefilterpresse. Etter omtrent 1–2 timers filtrering dannes det flak og vannet fjernes.

Trinn 3: Flash-tørking

Materialet tørkes ved hjelp av en gassfyrt varmluftsovn, flash-tørker og viftesystem, og danner til slutt et hvitt pulveraktig tribasisk blysulfatprodukt.

Produktsamling

Det tørkede pulveret samles opp gjennom Cyclone 1# og Cyclone 2# og pakkes deretter.

Kontrollsystemstruktur

Utstyr

Rongsheng Reasonable TBLS Equipment gir et komplett industrielt overvåkingsgrensesnitt som hjelper operatører med å forstå driftsstatusen til produksjonsutstyret i sanntid.

Hovedkontrollgrensesnitt

Velkomstskjerm

Viser tilkoblingsstatusen til PLS- og WINCC-systemene, og gir grunnleggende informasjon under oppstart av systemet.

Produksjonsstatusskjerm

Viser utstyrets driftsstatus:

Grønn: Utstyr kjører

Grå: Utstyr stoppet

Viser også viktige produksjonsparametere:

Reaksjonskjeletemperatur

Flash Tørketemperatur

Varmluftovnstemperatur

Viftemotorstrøm

Parameterinnstillingsskjerm

Brukes til å kontrollere produksjonsutstyrets drift og parameterinnstillinger, inkludert:

Temperaturkontroll

Motorstyring

Pulskontroll

Utstyr Start/Stopp kontroll

Kontrollmodulfunksjoner

Temperatur- og strømovervåkingsmodul

Dette området viser temperatur- og motorstrømdata for hvert produksjonsområde.

Temperaturkontrollmodul

Hver varmeenhet har uavhengige kontrollfunksjoner, inkludert:

Start/stopp kontroll

Temperaturinnstilling

Temperaturhysteresebeskyttelse

For eksempel: Flashtørketemperatur satt til 450°C; Øvre grense hystereseverdi 3°C; Nedre grense hystereseverdi 2°C

Systemet stopper automatisk oppvarmingen når temperaturen overstiger 453°C og starter på nytt når temperaturen synker under 448°C.

Motorkontrollmodul

Hver motor er utstyrt med uavhengige start- og stoppknapper, og utstyrets driftsstatus vises:

Grønn: Løping

Rød: Stoppet

Kontroll av skruetransportør

Lagerskruetransportøren støtter:

Lokal kontroll

Fjernkontroll

Datakontroll

Pulskontrollsystem

Pulskontrollsystemet i EquipmentRongsheng Reasonable TBLS Equipment brukes hovedsakelig til kontroll av støvfjerningssystem.

Pulsene er delt inn i tre grupper:

12-veis puls

3-veis puls

5-veis puls

Parameterinnstillinger inkluderer:

Intervalltid: Vanligvis 60 sekunder

Pulsbredde: Vanligvis 2–3 sekunder

Tekniske fordeler: Industriell automatiseringskontroll

Gjennom PLS og WINCC systemintegrasjon oppnås sentralisert overvåking og kontroll av produksjonsutstyr.

Produksjonsdataovervåking i sanntid

UtstyrRongsheng Reasonable TBLS Utstyr kan registrere temperatur, strøm og utstyrsdriftsstatus for praktisk produksjonsstyring.

Alarmsystem

Når utstyret ikke fungerer, viser systemet den tilsvarende utstyrsinformasjonen på alarmgrensesnittet.

Parameter tilgangskontroll

Systemet bruker brukernavn og passord tilgangskontroll for å sikre sikkerheten til kritiske produksjonsparametere.
